| 設置先 | 羽田国際空港駐車場P2,P3 |
|---|---|
| 設置年月 | 2017年3月 |
| 地域 | 東京都 |
| 内容 |
設置場所：屋外 屋内 センサー：床面設置 誘導機器：床招き 誘導看板 管理ＰＣ |
|---|---|
| 資料 |
 PDFファイルをダウンロードする |
ＮＴＴデータカスタマサービス株式会社様 工事

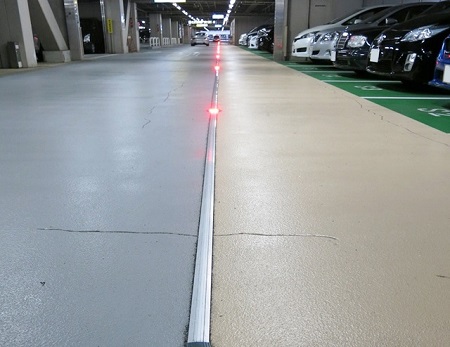

アルミモールによる配線工事
防水塗装の床をカットできない為、床の塗装を傷つけることのないよう、
専用設計の薄型アルミモールで配線を行いました。
専用設計の薄型アルミモールで配線を行いました。
床面設置型センサー
海に近い為、比較的腐食に強い密閉型のセンサーを採用。
つまづき防止の為、アルミ筐体を黄色に塗装。
つまづき防止の為、アルミ筐体を黄色に塗装。
【床面設置型センサー】
アルミ筐体を黄色に塗装(※イメージ画)
アルミ筐体を黄色に塗装(※イメージ画)
床招き灯
厚さ約10mm。
車室後方の床面上に設置された車室センサーからの情報により、
車室前方の床招き灯が｢赤/緑｣に点灯し誘導します。
屋外でも視認可能。歩行者通路の安全確保にも役立ちます。
逆走側からは赤い光が追って見える点灯パターン。
車室後方の床面上に設置された車室センサーからの情報により、
車室前方の床招き灯が｢赤/緑｣に点灯し誘導します。
屋外でも視認可能。歩行者通路の安全確保にも役立ちます。
逆走側からは赤い光が追って見える点灯パターン。
誘導看板
満空〇☓看板(弊社オリジナル)
屋上の照明柱にブロック満空誘導看板を設置。
空車時は｢〇｣｢←｣の交互点灯,満車時は｢✕｣を表示。
｢〇｣｢✕｣LEDパネル･防水用アクリルカバーは羽田専用設計。ＰＣより昼夜照度自動切替。
空車時は｢〇｣｢←｣の交互点灯,満車時は｢✕｣を表示。
｢〇｣｢✕｣LEDパネル･防水用アクリルカバーは羽田専用設計。ＰＣより昼夜照度自動切替。
管理パソコン(ソフト)
利用状況がリアルタイムで把握可能。
ゲート入場時にナンバーと日もづけられた入場日時を入力すると、
その時間に入場し、まだ残っている車両を抽出して表示。
ゲート入場時にナンバーと日もづけられた入場日時を入力すると、
その時間に入場し、まだ残っている車両を抽出して表示。
※サンプル画面の為、実際の駐車場レイアウトとは異なります。
